贴片电阻怎么看阻值-贴片电阻的阻值识别方法介绍

2022-06-23 15:42:27 责任编辑:厚声电子 30



  在电子领域很多时候都会用到贴片电阻,贴片电阻的优点非常多,比如体积小、稳定性强、装配成本不高等等特性,非常受用户青睐。贴片电阻的应用于不同的电路,所以对它阻值的要求也不同,学会看贴片电阻阻值是非常重要的,那么贴片电阻阻值怎么看呢?贴片电阻识别方法有哪些?我们一起来看。


  贴片电阻阻值怎么看

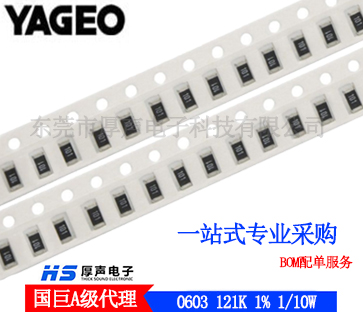

  贴片电阻的阻值通常以数字形式直接标注在电阻的表面,所以读电阻的阻值直接看电阻表面的数字即可。一般会有三种表示方法:


  1. 由三个数字组成,表明电阻的误差±5%。前面两位是有效数字,第三位数表示乘零倍率,基本单位是Ω。例如103,1和0是有效数字直接写下来即可,2表示乘零倍率,即10的二次方(简单的说,第三位数是几,就是10的几次方)。


  所以103表示的阻值就是10×10的三次方=10×1000=10000Ω=10KΩ


  2.由四个数字组成,表明电阻的误差±1%。前面三位是有效数字,第四位表示乘零倍数(就是数字是几,就表示10的几次方)。例如1502,150是有效数字,直接写下来,2表示10的二次方。


  所以1502的阻值就是150×10的二次方=150×100=15000Ω=15KΩ


  3.由数字和字母组成,例如5R6、R16等。这里只需要把R换成小数点即可。


  5R6=5.6R=5.6ΩR16=0.16R=0.16Ω


  这里应该注意一下,"R"是电阻的表示,“Ω”是电阻单位的表示,在日常生活我们可能不会把两者混用,但是在工业生产中,两者的界限十分模糊,经常混用。



  贴片电阻的阻值识别方法


  电阻元件的电阻值大小一般与温度,材料,长度,还有横截面积有关,衡量电阻受温度影响大小的物理量是温度系数,其定义为温度每升高1℃时电阻值发生变化的百分数。在通常的贴片电阻电阻表面都标识数字,或用字母来表示,阻值数法如下。


  1.第一、二位数代表的是电阻的实数。

  2.第三位开始的数字如是0就代表几十欧(10~99欧之间)列:100就为10欧的电阻、990为99欧的电阻。

  3.第三位开始的数字如是1就代表几百欧(100~999欧之间)例:101为100欧、151为150欧、951为950欧。

  4.第三位开始的数字如是2就代表几千欧(1000~9999欧之间)例:102为1K、152为1.5K、992为9.9K。

  5.第三位开始的数字如是3就代表几十K(10K~99K之间)例:103为10K、223为22K、993为99K。

  6.第三位开始的数字如是4就代表几百K(100K~999K之间)例:104为100K、204为200K、854为850K。

  7.第三位开始的数字如是5就代表几M(1M~9.9之间)例:105为1M、155为1.5M955为9.5M。

  8.第三位开始的数字如是6就代表十M(100K~999K之间)例:106为10M566为56M。

  9.对于四个数字的标法就是前三位为实数,第四位为倍数.1001为1K、1002为10K、1005为10M。


  电阻器阻值标示方法


  1、直标法:用数字和单位符号在电阻器表面标出阻值,其允许误差直接用百分数表示,若电阻上未注偏差,则均为±20%。


  2、文字符号法:用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值,其允许偏差也用文字符号表示。符号前面的数字表示整数阻值,后面的数字依次表示第一位小数阻值和第二位小数阻值。表示允许误差的文字符号文字符号:DFGJKM允许偏差分别为:±0.5%±1%±2%±5%±10%±20%


  3、数码法:在电阻器上用三位数码表示标称值的标志方法。数码从左到右,第一、二位为有效值,第三位为指数,即零的个数,单位为欧。偏差通常采用文字符号表示。


  4、色标法:用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采用色标法。


  黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%


  当电阻为四环时,最后一环必为金色或银色,前两位为有效数字,第三位为乘方数,第四位为偏差。


  当电阻为五环时,最後一环与前面四环距离较大。前三位为有效数字,第四位为乘方数,第五位为偏差。


  贴片电阻大小的区分方法


  根据贴片电阻外形体积的大小,有9种封装尺寸,不同的封装尺寸,它的额定功率也不一样。贴片电容的封装尺寸和贴片电阻一样。

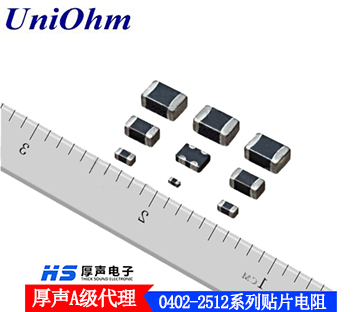

贴片电阻


  贴片电阻的封装尺寸用4位的整数表示。前面两位表示贴片电阻的长度,后面两位表示贴片电阻的宽度。根据长度单位的不同有两种表示方法,即英制表示法和公制表示法。例如:0603是英制表示法,表示长度为0.06英寸,宽度为0.03英寸;又如:1005是公制表示法,表示长度为1.0毫米,宽度为0.5毫米。业内的惯例是用英制表示。目前最小的贴片电阻为0201,最大的为2512。
